Vesiesimerkki Ohmin laista

Seuraava esimerkki pyrkii antamaan käytännön kuvan vastuksesta ja Ohmin lain merkityksestä sähköisissä piireissä. Jännitelähdettä kuvataan suurella vesisäiliöllä, jonka pinnan korkeus (h) kuvaa jännitettä (U) (=potentiaalia). Erikokoisia sähköisiä vastuksia kuvissa esittävät eripaksuiset putket. Sähkövirtaa (I) kuvaa veden virtaus.

Potentiaalin (==jännite) vaikutus

Seuraavissa kahdessa kuvassa potentiaali vaihtelee. Virtaa vastustavaa vastusta esittää säiliöön liitetty putki, joka on samansuuruinen molemmissa tapauksissa.

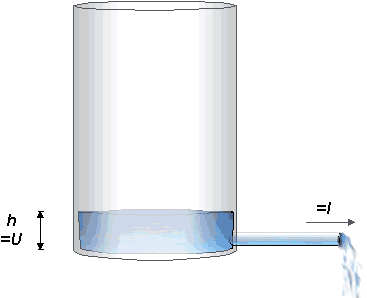

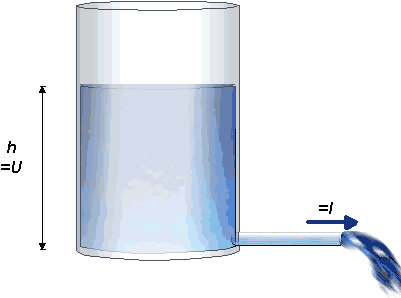

Korkea vedenpinta säiliössä merkitsee suurta potentiaalienergiaa. Potentiaalin sähköinen vastine on jännite. Mitä suurempi potentiaali (jännite), sitä suurempi virta. Matala vedenpinta merkitsee pientä potentiaalienergiaa. Pieni potentiaali (jännite) saa aikaiseksi pienemmän virran.

Vastuksen vaikutus

Seuraavissa kuvissa potentiaali on samansuuruinen. Virtaa vastustavaa vastusta esittää säiliöön liitetty putki.

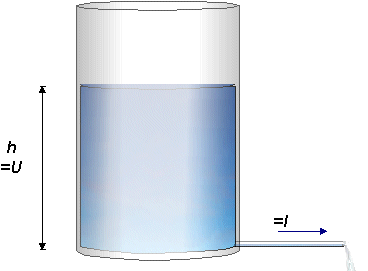

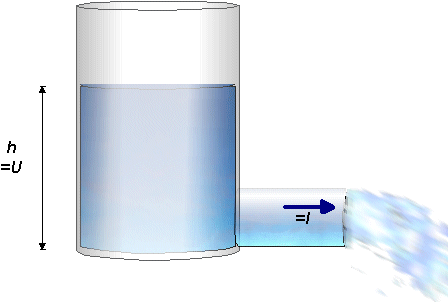

Vastuksen ollessa pieni (suuri putki - pieni virtausvastus), virta kasvaa suureksi. Vastuksen ollessa suuri (ahdas putki - suuri virtausvastus), virta on pieni.
