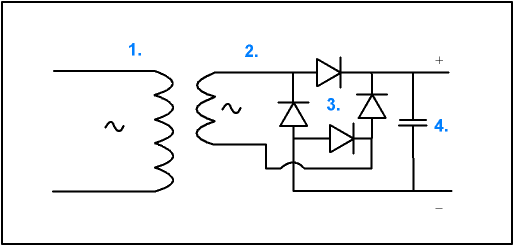

Seuraavassa on esimerkki yksinkertaisesta teholähdekytkennästä, jolla verkkosähköstä tehdään muuntajan ja tasasuuntausdiodien avulla tasasähköä. Kuvan yksinkertainen esimerkkilaite toimii monen laitteen teholähteenä, esimerkkeinä vaikkapa stereovahvistimen teholähde, halvat kännykkälaturit ...

Muuntajaa kuvassa esittää käämit (1 ja 2), jotka ovat kytketty magneettisesti toisiinsa muuntajasydämen (esim. rauta) avulla. Muuntajan nk. ensiöpuoli (1) kytketään "töpselillä" sähköverkkoon, jossa on elektroniikan laitteille usein turhan korkea 230 V:n jännite. Muuntajan toisiossa (2) on käämittynä vähemmän kierroksia (yleensä vähemmän, joskus enemmän, riippuen halutusta jännitteestä), jonka johdosta toisiossa näkyvä jännite on pienempi.Toisiossa näkyvä jännite riippuu suoraan kierroksien suhteesta, esim. jos ensiössä on 10 kierrosta ja toisiossa viisi, näkyy toisiossa puolet ensiön jännitteestä.


1.  Vaihtovirta / -jännite esim. 230V

2.  Vaihtovirta/ -jännite esim. 10V

3.  Diodisilta (kokoaaltotasasuuntaus) muuttaa vaihtovirran / -jännitteen tasavirraksi / -jännitteeksi

4.  Suodatuskondensaattori suodattaa / tasoittaa signaalia

Kuvassa on myös diodisilta, jonka toimintaa esitellään diodia käsittelevän kappaleen yhteydessä. Pääpiirteittäin sanottuna diodisillan tehtävänä on muuttaa (yleensä sinimuotoinen) vaihtojännite tasajännitteeksi. Viimeisenä kytkennässä on suodatuskondensaattori, joka tasoittaa tasasuunnatun jännitteen vaihteluita. Vaihtelut johtuvat siitä, että tasajännite on tehty (sinimuotoisesti) vaihtelevasta jännitteestä. Tästäkin diodia käsittelevässä luvussa lisää.

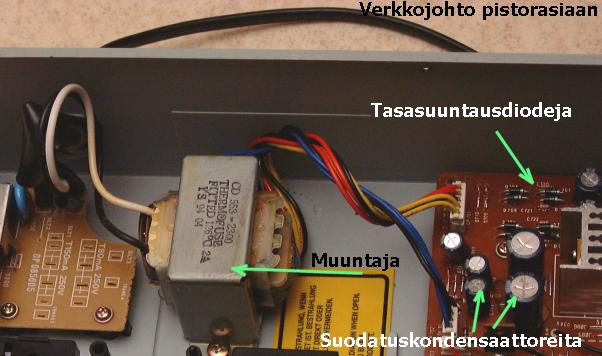

Aiemmin esitellyssä CD-soittimessa on myös perusperiaatteeltaan yllä kuvattu muuntajakytkentä. Alla oleva kuva yrittää selvittää asiaa.

.
