Kokoaaltotasasuuntaaja + suodin

Yleensä "hötkyvää" tasavirtaa ja jännitettä on tarpeen saada hieman tasaisemmaksi. Tämä tapahtuu tuttuun tapaan suodatuksen avulla. Yleensä tasasuuntauksen yhteydessä käytetään kondensaattoria jännitteen ja virran tasoittamiseen.

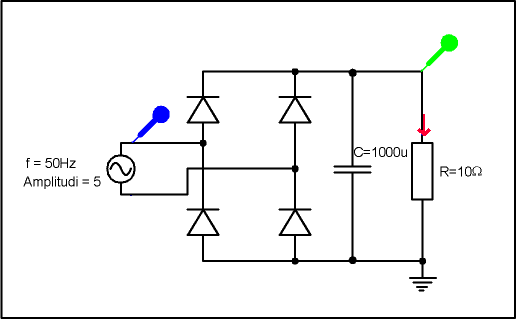

Simuloitu esimerkki

tulojännite lähtöjännite virta

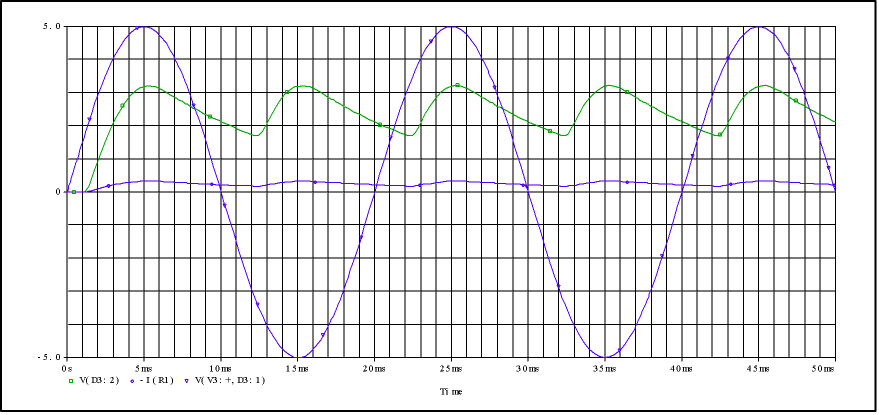

Kytkennän simulointitulokset. Kuvasta havaitaan, että vihreällä oleva lähtöjännitteen käyrä ei "heilu" enää kuin reilun voltin. Edellisessä suodattamattomassa tapauksessa lähtöjännite meni välillä nollaan. Kondensaattoriin ladattu varaus välillä purkautuu (jännitteen laskiessa) ja välillä taas kondensaattoria ladataan. Myös kuormituksen virta on tasaisempaa (pienempi sininen) kuin suodattamattomassa tapauksessa. Haluttaessa vieläkin tasaisempaa jännitettä ja virtaa, tulee kondensaattorin kapasitanssia kasvattaa.
