A/D-muunnos

Takaisin kappaleeseen

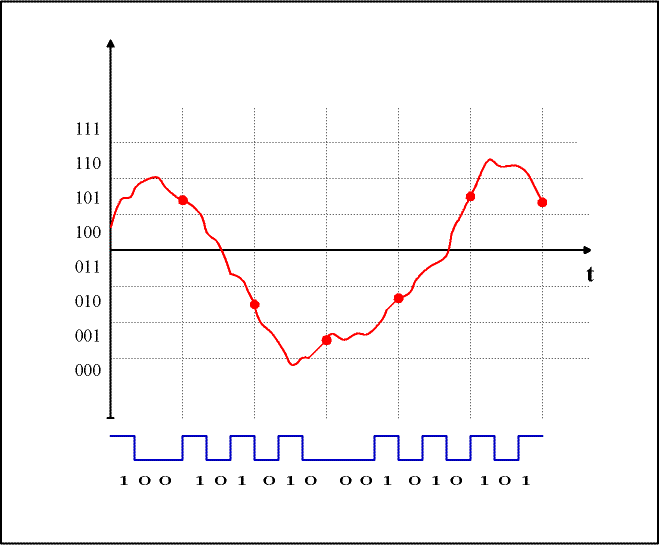

Analogisesta signaalista (punainen) otetaan näytteitä tietyin aikavälein (vaaka-akselin ruudutus, pallukat). Tämä näytteistys kuvaa digitaalisen signaalin aikadiskreettiä luonnetta, signaali on määritelty vain tietyillä ajanhetkillä. Tämän jälkeen signaali pyöristetään  tai katkaistaan AD-muuntimessa lähimpään digitaaliseen numeroarvoon. Tästä johtuu digitaalisen signaalin amplitudidiskreetti luonne, digitaalinen signaali voi saada vain tiettyjä, ennalta määrättyjä arvoja (pystyakselin ruudutus, tässä esitetty kolmella bitillä). Sininen signaali kuvaa AD-muunnoksesta saatua digitaalista signaalia esitettynä kaksiarvoisella jännitesignaalilla. Mitä tiheämmin (suuremmalla taajuudella) näytteitä otetaan ja mitä tiheämpi on pystyakselin pyöristysasteikko, eli mitä enemmän bittejä on käytössä yhden näytteen esittämiseksi, sitä tarkemmin saadaan alkuperäinen analoginen signaali muutettua digitaaliseen muotoon.
