Passiiviset komponentit|
Käytännön vastuksia Vastusta eli resistanssia on elektroniikan piirikytkennöissä aiemman perusteella esimerkiksi johdoissa. Vastus erillisenä piirikomponenttina on kuitenkin elektroniikan käytetyimpiä komponentteja. Vastuksia saa kaupan hyllyltä vakioarvoina, tyypillisesti välillä 1 milliohmi (m Tehonkesto Koska piirissä olevissa vastuksissa syntyy tehohäviö, vastukset lämpenevät. Yksi tapa luokitella käytännön vastuksia on tehonkesto. Eri vastustyypeille on määritelty erilaiset tehokestot. Kulutuselektroniikassa tyypillisten, kooltaan pienten, vastusten tehonkesto on luokkaa ...0.125 - 0.6...W. Tehovastuksien rajana pidetään n. 1W. Tehovastukset ovat yleensä kooltaan suurempia ja vaativat joskus suuriakin jäähdytysratkaisuja vastuksessa syntyvän lämpötehon hallittuun poistoon. |
)...10 megaohmia (M
|

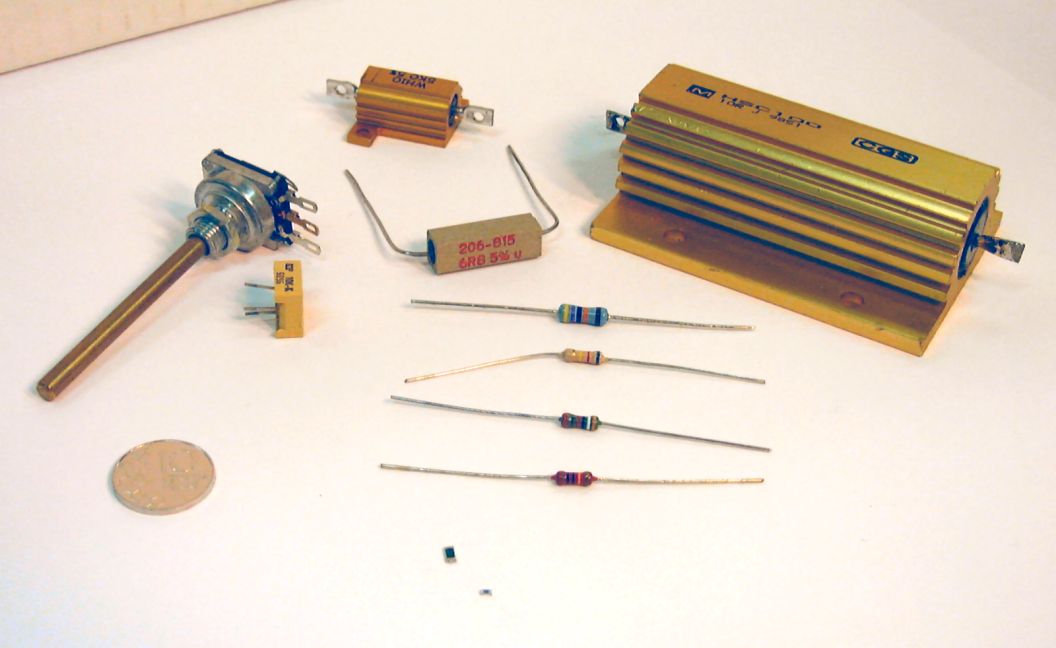

Erilaisia vastuksia. Vasemmalla säädettäviä potentiometrejä, takana erilaisia tehovastuksia, keskellä jalallisia vastuskomponentteja ja etualalla kaksi pintalliitosvastusta. Pintaliitosvastus Usein nykyään käytetään pintaliitosvastuksia elektroniikan valmistuksessa (SMD-vastukset, surface mount device). Pintaliitosvastuksilla on useita etuja "perinteisiin" jallisiin vastuksiin nähden, mm:
|

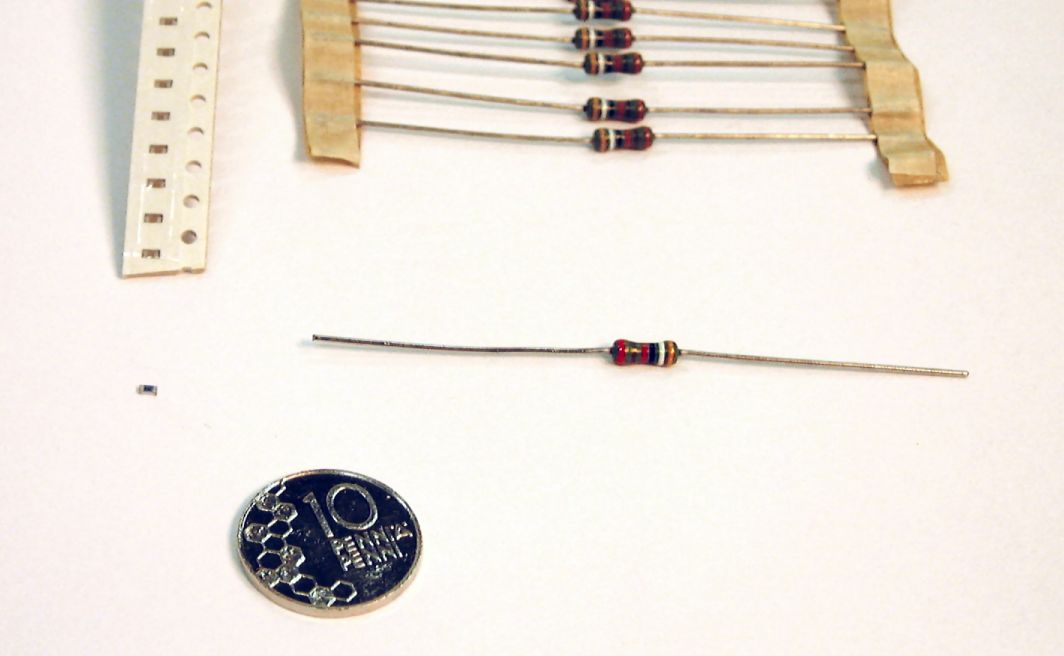

Kuvassa pintaliitosvastus (pieni "roska" vasemmalla) ja "tavallinen", piirilevyn läpi pujotettava vastus oikealla. Kuvassa vastukset ovat automaattiseen ladontakoneeseen sopivassa nauhassa. Pintaliitostekniikasta lisää valmistustekniikan osion yhteydessä myöhemmin.
